プロテインスキマー　IXSシリーズ組み立て手順

手順1

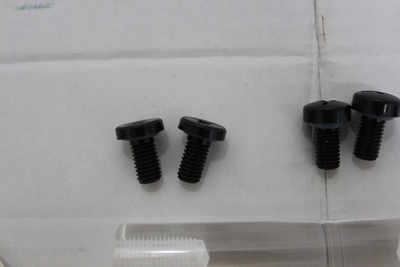

まず底面のプレートにアクリル棒をネジで固定しますが、その際に使用するネジは頭が平らで薄い方を使用して下さい。
（IXS-1にはアクリル棒はありません。ポンプは直に底面プレートに置きます。手順2に進んで下さい。）

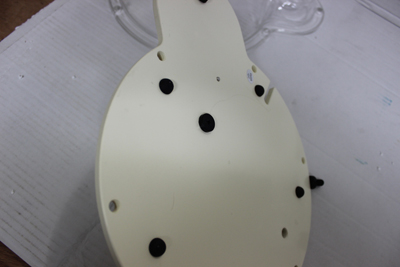

このように真裏からネジで固定します。このネジの頭の溝がなめやすいので工具を使用する場合は注意して下さい。
きつく締めなくても大丈夫ですので工具を使わないほうが良いです。

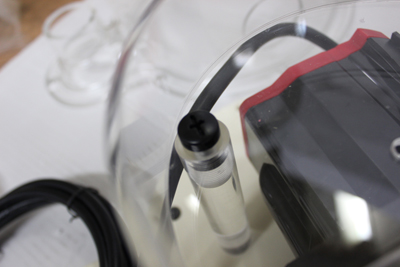

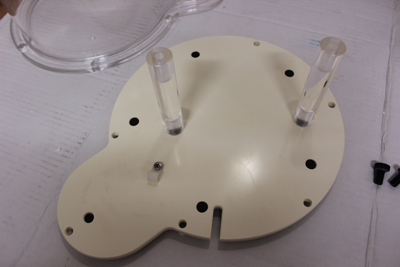

このようにアクリル棒を二本ネジで固定して立てます。

手順2

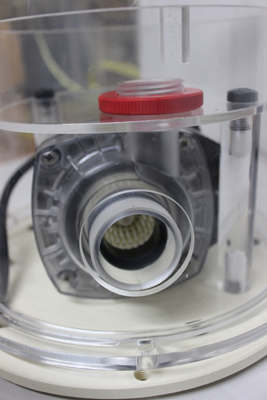

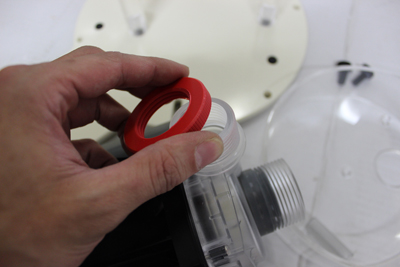

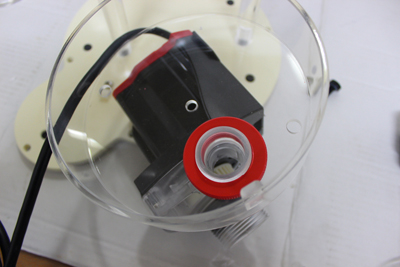

次にポンプの赤いユニオンをはずしバブルプレートを取り付けます。
※　IXS-1の場合はバルソケのようなパーツになります。


この時は後で微調節するのできつく固定しないで置いて下さい。

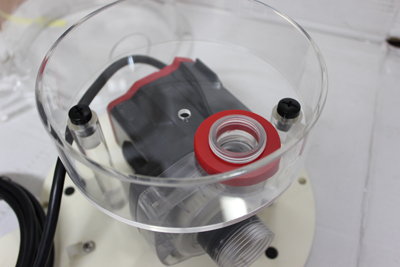

先ほど立てたアクリル棒のネジ穴と、バブルプレート内に開いている穴位置を合わせ

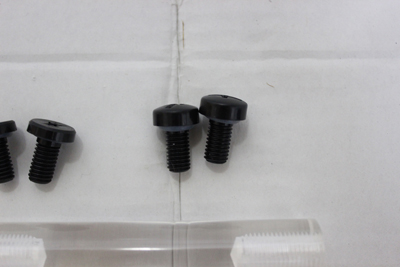

こちらはネジ頭が丸くなっている方で固定します。
（IXS-1では必要ありません。手順3へ進んで下さい。）



これを固定する際は少し固いのでドライバーを使用して固定して下さい。
きつくしめず、ある程度ブレずに固定できれば十分です。

まだバブルプレートの蓋をする必要はありません。


手順3

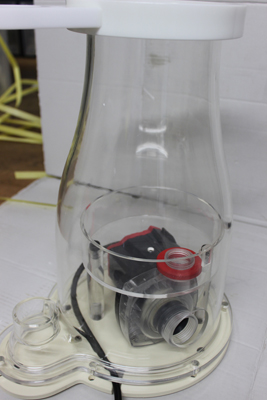

一度ボディを被せてポンプの吸い込み口とボディの吸い込み口用の穴位置が
合うようにポンプの位置を微調節します。





手順5
位置があったら、赤いユニオンを再度閉めて、ポンプ位置を固定して下さい。

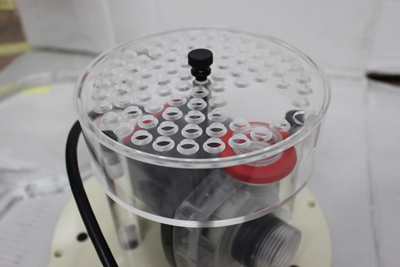

ボディをはずして、バブルプレートの蓋を固定します。





手順6

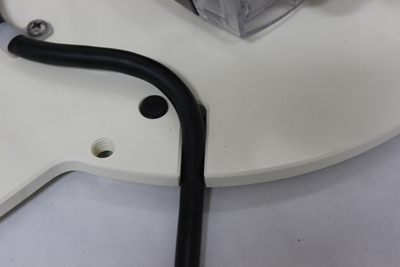

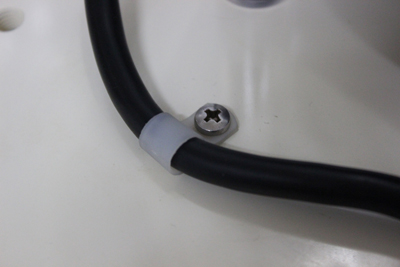

次にポンプのコンセントコードを底面プレートのコードホルダーにくぐらせて固定して下さい。



次にその先を底面プレートに開いたいるコード抜き用の溝にはめます。



手順7

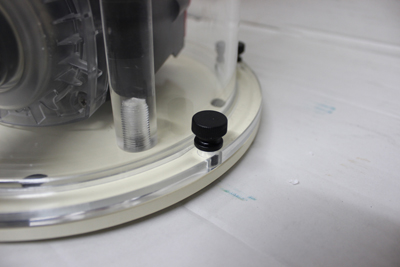

ボディを被せてネジで、ボディと底面プレートを固定します。
（IXS-1の場合ボディに開いている穴数と底面プレートに開いているネジ穴の数が違いますが
ボディ側に開いている分固定できれば問題ありません。）


手順8

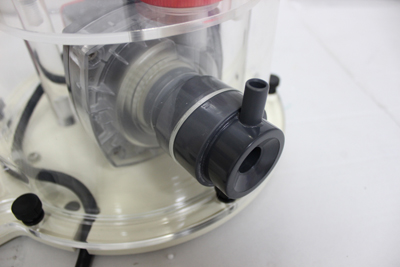

ベンチュリー口を挿入して回してポンプの吸い込み口と接続します。
（IXS-1はネジになっておりませんのではめ込むだけで大丈夫です。）
この際にベンチュリ口のホース接続部分を折らないようにして下さい。
取り外しの際に負荷をかけてしまうと折れます。
ポンプのねじ山とかみあって2回転くらいさせれば十分です。
最後まできつく締め付ける必要はありません。取り外しの際に固くなって取れなかったり
力の入れすぎてホース接続口が折れる原因になりますのでご注意下さい。


手順9

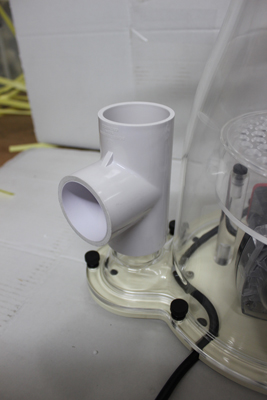

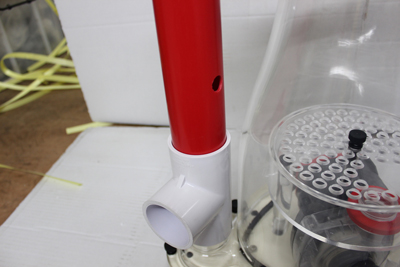

排水口にチーズをツケます。
（IXS-1の場合はチーズとボディの間につなぎ用の短いパーツがありますのでそれを取り付けてチーズを装着して下さい。）

手順10

排水パイプを接続して下さい。


エアホースをパイプに通します。付属しているシリコンホースは2種類あり
細いほうがエア用のシリコンホース、太い方はカップドレン用のシリコンホースになります。

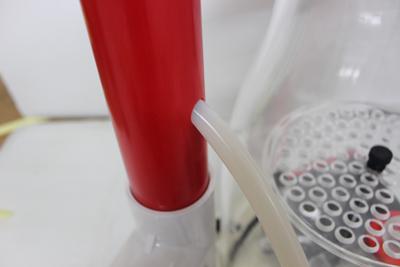

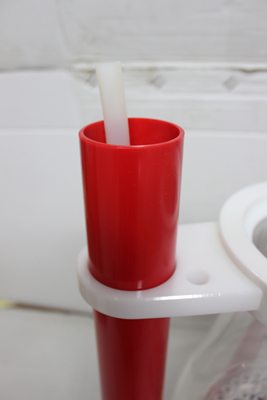

写真のようにパイプ上部から少し出るくらいまでホースを通します。
通しにくい場合はホースを多少回すようにずらしながら押し込むと通りやすいです。

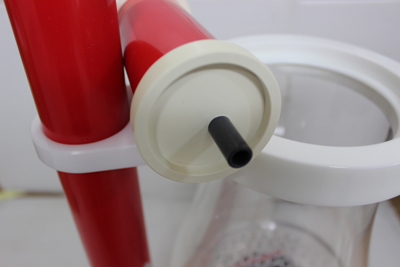

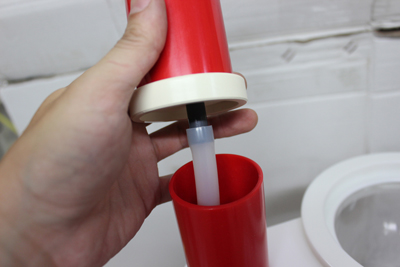

サイレンサーを取り付けます。
蓋の部分にザグリがされているこちらの方が下側になりますので
ここにパイプ上部から出したホースを接続して下さい。


ホースを取り付けたらザグリにパイプを合わせてはめ込めば固定出来ます。


カップを取り付けて完成です。
